Kabel Pek Bateri Kuasa-CCS

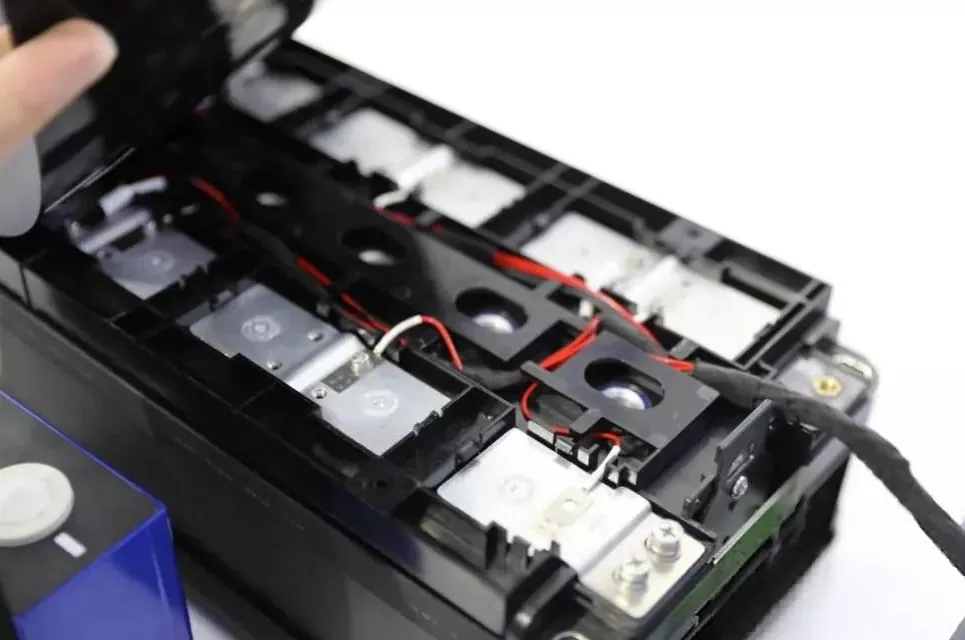

Honflex Electronics menawarkan Power Battery Pack Cable-CCS, iaitu sambungan bateri dan komponen pengurusan yang menyepadukan kabel tradisional (wayar, terminal, penyambung) dengan busbar, komponen struktur plastik, penderia suhu dan elemen lain ke dalam satu unit. Tidak seperti CCS berdasarkan FPC (litar bercetak fleksibel), kami menyokong penyesuaian. Melalui reka bentuk modular dan bersepadu, kami telah menaik taraf secara sistematik abah-abah penderiaan yang berselerak dan tidak teratur sebelum ini. Ia adalah modul asas utama untuk pemantauan keselamatan bateri, penilaian status dan pengoptimuman prestasi.

Memandangkan kimpalan teras dan sambungan dalam modul telah disiapkan sebelum pemasangan akhir, dengan menyepadukan berpuluh-puluh atau bahkan ratusan titik pemasangan bertaburan ke dalam beberapa komponen modular, proses pengeluaran telah dipermudahkan dan kadar kerja semula disebabkan kimpalan di tapak atau pemasangan yang lemah telah dikurangkan.

Reka bentuk struktur bersepadu bagi Power Battery Pack Cable-CCS berkesan menyelesaikan masalah pendawaian tradisional yang tidak kemas dan gangguan serta haus dengan saluran paip lain. Dengan memasang wayar dalam kurungan plastik dengan kemas, ia meningkatkan penggunaan ruang dan juga memudahkan kerja penyelenggaraan seterusnya. Selain itu, berdasarkan proses pendawaian automotif yang matang, rantaian bekalan adalah matang dan kos bahan mentah adalah telus, memberikan pilihan ideal untuk pengilang yang mencari laluan naik taraf yang stabil tetapi tidak mahu beralih kepada proses FPC baharu.

Komponen struktur plastik modular menyediakan perlindungan penebat bersatu dan penetapan mekanikal untuk kabel dan titik sambungan, meningkatkan getaran dan rintangan hentaman sistem. Memastikan keselamatan operasi

Struktur dan Ciri-ciri:

Reka bentuk bersepadu modular menyepadukan talian pensampelan voltan bebas berselerak dan talian sensor suhu melalui penyambung dan terminal ke dalam pemasangan abah-abah pendawaian yang teratur, secara asasnya mengubah kaedah pemasangan tradisional untuk "mula-mula meletakkan talian bertaburan, kemudian menyambungkan terminal", dan mencipta unit fungsian standard.

2. Sambungan antara busbar dan terminal bateri biasanya dicapai melalui kimpalan laser. Sambungan ini direalisasikan melalui pengeliman, kimpalan atau penyepaduan dalam penyambung, memastikan kestabilan keseluruhan struktur dan mengelakkan kelonggaran satu wayar.

3. Naik taraf automasi suai. Pendawaian talian longgar tradisional bergantung pada pemasangan manual, manakala Power Battery Pack Cable-CCS disepadukan ke dalam modul. Bentuknya yang biasa dan antara muka yang jelas membolehkannya menyesuaikan diri dengan tahap proses pemasangan automatik yang lebih tinggi.

4. Mengikut keperluan reka bentuk pelanggan, ia boleh digabungkan dengan FPC atau PCBA lain (Printed Circuit Board Assembly) untuk membentuk penyelesaian penyepaduan hibrid. Terdapat skim "abah-abah pendawaian + papan pengasingan" atau "FPC + pembentuk vakum/abah-abah pendawaian", memenuhi keperluan kos, prestasi dan ruang yang berbeza.

Parameter

Permohonan

Bagi projek yang sensitif kepada kos dan peralihan proses, terutamanya untuk pek bateri dengan sistem bekalan pendawaian matang, dengan membuat perubahan yang minimum, kecekapan dan kebolehpercayaan boleh dipertingkatkan. Untuk modul bateri bersaiz sederhana dan besar serta sistem storan tenaga, serta untuk kenderaan komersial dan storan tenaga, Power Battery Pack Cable-CCS boleh berfungsi sebagai sebahagian daripada jenis "pendawaian + FPC" atau "pendawaian + PCBA" penyelesaian CCS komposit, memanfaatkan kelebihan uniknya dalam penghantaran arus tinggi atau jenis sambungan tertentu.

Komitmen kami

Kami amat menyedari cabaran pengimbangan yang dihadapi oleh industri bateri elektrik antara kecekapan, kebolehpercayaan dan kos. Berdasarkan teknologi sambungan elektrik automotif yang matang, ia adalah penting. Nilai yang kami tawarkan bukan sahaja terletak pada penyediaan modul berkualiti tinggi yang memenuhi piawaian kumpulan seperti "Keperluan Teknikal Komponen Sistem Sambungan Bateri Tenaga (CCS) Baharu", tetapi juga mempunyai keupayaan perkhidmatan yang komprehensif meliputi reka bentuk struktur, proses pendawaian, penyepaduan pemasangan automatik dan pengesahan ujian komprehensif. Kami menjadi rakan kongsi yang boleh dipercayai untuk anda dalam laluan naik taraf reka bentuk dan pembuatan pek bateri. Jika anda ingin menyelidiki dengan lebih mendalam butiran teknikal kabel CCS atau membandingkannya dengan laluan teknikal lain, sila berasa bebas untuk membincangkan hal kerjasama pada bila-bila masa. Anda boleh menghubungi Naib Presiden Til Ding (Tel: +86 18750290300, E-mel:rding@hon-flex.com) atau Pengurus Perniagaan Rick Wang (Tel:+86-15959382432, E-mel:yhwang@hon-flex.com), atau layari tapak webuntuk maklumat lanjut.
