Analisis Komprehensif Proses Penyaduran Denyar FPC

Papan litar bercetak fleksibel (FPC) ialah komponen penting bagi peranti elektronik moden, di mana-mana daripada skrin telefon pintar boleh lipat kepada probe ketepatan dalam peranti perubatan. Penyaduran kilat ialah proses pembuatan teras yang membolehkan prestasi tinggi dan kebolehpercayaan tinggi dalam FPC.

Gambaran Keseluruhan Proses: Perjalanan Lengkap dari Penggerudian ke Penyaduran Tembaga

Proses penyaduran kilat dalam pembuatan FPC ialah satu siri operasi yang tepat. Keseluruhan proses bermula dengan penggerudian, mewujudkan laluan untuk sambungan litar pada substrat fleksibel. Seterusnya ialah proses penyaduran kuprum, di mana lapisan nipis kuprum didepositkan secara kimia pada dinding lubang, mewujudkan asas konduktif untuk penyaduran elektrik berikutnya.

Teras proses penyaduran denyar terletak pada perkataan "flash", yang memerlukan lapisan penyaduran kritikal untuk diselesaikan dalam masa 3 minit sahaja. Lapisan tembaga nipis dan seragam ini adalah asas untuk pemprosesan seterusnya. Selepas itu, peringkat laminasi filem kering bermula, menutup permukaan papan dengan filem fotosensitif untuk menyediakan pembentukan corak litar.

Peringkat pendedahan dan pembangunan menentukan bentuk litar yang tepat. Melalui rawatan ringan dan kimia, filem kering yang tidak diingini dikeluarkan, mendedahkan kawasan yang memerlukan penyaduran kuprum sekunder. Penyaduran kuprum sekunder terakhir menebal litar kepada ketebalan fungsi yang diperlukan, memastikan penghantaran arus yang stabil dan boleh dipercayai.

Setiap langkah adalah seperti tarian yang dikoreografi dengan teliti; walaupun sedikit sisihan boleh membawa kepada kecacatan fungsi pada keseluruhan papan litar. Keperluan untuk ketepatan inilah sebabnya pembuatan FPC dikenali sebagai "seni ketepatan industri elektronik."

Teknologi Utama: Rawatan Khas Kawasan Lentur

Dalam pembuatan FPC, pengendalian kawasan lentur adalah salah satu aspek yang paling mencabar. Untuk memastikan kebolehpercayaan papan litar semasa lenturan berulang, penyaduran tembaga tidak dibenarkan di kawasan lenturan. Ini adalah salah satu perbezaan asas antara FPC dan pembuatan PCB tegar.

Kawasan lentur adalah "sendi" FPC. Jika kawasan ini juga bersalut kuprum, ketebalan kerajang kuprum yang meningkat akan mengurangkan fleksibiliti bahan. Lama kelamaan, lenturan berulang akan menyebabkan retakan keletihan pada lapisan tembaga, menjejaskan jangka hayat produk dengan teruk.

Dalam pengeluaran sebenar, kawasan lentur yang tidak bersalut adalah lebih besar sedikit daripada bukaan pelekat tulen. Ini adalah untuk mengelakkan larutan penyaduran kuprum daripada meresap ke dalam kawasan lentur. Reka bentuk "ruang tersimpan" ini memastikan kefungsian litar tidak terjejas sambil memaksimumkan perlindungan fleksibiliti kawasan lentur.

Rawatan sendi adalah sama penting. Spesifikasi pembuatan secara eksplisit menghendaki sambungan tidak terletak di kawasan delaminasi dan mesti menggunakan reka bentuk beralun. Reka bentuk ini secara berkesan menyuraikan tekanan, mencegah keretakan sendi yang disebabkan oleh kepekatan tekanan.

Bayangkan skrin boleh lipat telefon pintar, tertakluk kepada berpuluh-puluh, malah ratusan, selekoh setiap hari. Perlaksanaan yang sempurna bagi butiran proses ini yang memastikan peranti tidak akan gagal disebabkan oleh kerosakan FPC semasa penggunaan jangka panjang.

Kawalan Tepat: Dwi Keperluan Masa dan Kawasan Perkataan "flash" dalam nama proses penyaduran denyar mencerminkan keperluan kelajuan langkah ini. Piawaian industri dengan jelas menetapkan bahawa penyaduran kilat mesti disiapkan dalam masa 3 minit. Ini bukan tetapan masa sewenang-wenangnya, sebaliknya penyelesaian optimum yang diperoleh daripada percubaan yang meluas dan pengalaman pengeluaran sebenar.

Masa yang terlalu singkat mengakibatkan pemendapan kuprum tidak mencukupi, gagal menyediakan tapak konduktif yang mencukupi untuk proses seterusnya; masa yang terlalu lama boleh menyebabkan lapisan kuprum tidak sekata, mengakibatkan butiran kasar dan lekatan yang tidak mencukupi. Tetingkap masa 3 minit mencapai keseimbangan sempurna antara kecekapan dan kualiti.

Peringkat penyaduran tembaga sekunder mempunyai fokus yang berbeza. Di sini, kawasan penyaduran tembaga mesti dinyatakan dengan tepat. Keperluan ini, nampaknya mudah, sebenarnya berkaitan dengan pelbagai aspek seperti kawalan kualiti produk, pengurusan kos dan kebolehkesanan.

Kawasan penyaduran kuprum secara langsung mempengaruhi rintangan dan kapasiti pembawa arus produk akhir. Kawalan tepat kawasan bermakna kawalan tepat prestasi litar, yang merupakan salah satu perbezaan utama antara FPC mewah dan produk biasa.

Dari perspektif kos, tembaga adalah salah satu kos bahan utama dalam pembuatan FPC. Kawalan tepat ke atas kawasan penyaduran tembaga boleh mengelakkan sisa bahan yang tidak perlu, yang boleh membawa penjimatan kos yang ketara dalam pengeluaran besar-besaran. Lebih penting lagi, data kawasan menyediakan asas untuk penjejakan kualiti; sebaik sahaja masalah produk berlaku, ia boleh dikesan dengan cepat kembali ke parameter proses tertentu.

Jaminan Kualiti: Kawalan Berbilang Lapisan Memastikan Sifar Kecacatan

Kebolehpercayaan FPC bermula dengan setiap perincian reka bentuk proses. Sebagai tambahan kepada rawatan khas kawasan lentur dan sendi, pelbagai lapisan langkah kawalan kualiti dilaksanakan sepanjang keseluruhan proses.

Dalam peringkat salutan filem kering selepas penyaduran kilat, keseragaman ketebalan filem secara langsung mempengaruhi kesan pendedahan dan pembangunan. Barisan pengeluaran moden biasanya dilengkapi dengan sistem pemantauan dalam talian untuk mengukur ketebalan filem dalam masa nyata dan melaraskan parameter proses secara automatik untuk memastikan konsistensi.

Ketepatan peringkat pendedahan menentukan kejelasan corak litar. Mesin pendedahan lanjutan menggunakan teknologi pengimejan laser langsung, membolehkan pengeluaran lebar garisan dan jarak lebih kecil daripada 10 mikrometer, memenuhi keperluan reka bentuk FPC berketumpatan tinggi hari ini.

Kawalan kualiti dalam peringkat penyaduran kuprum sekunder amat kritikal. Selain kawalan kawasan, ketebalan lapisan tembaga, keseragaman, dan struktur kristal semuanya memerlukan pemantauan yang ketat. Talian penyaduran elektrik moden biasanya dilengkapi dengan tolok ketebalan sinar-X dan penganalisis elektrokimia untuk memantau kualiti penyaduran dalam masa nyata.

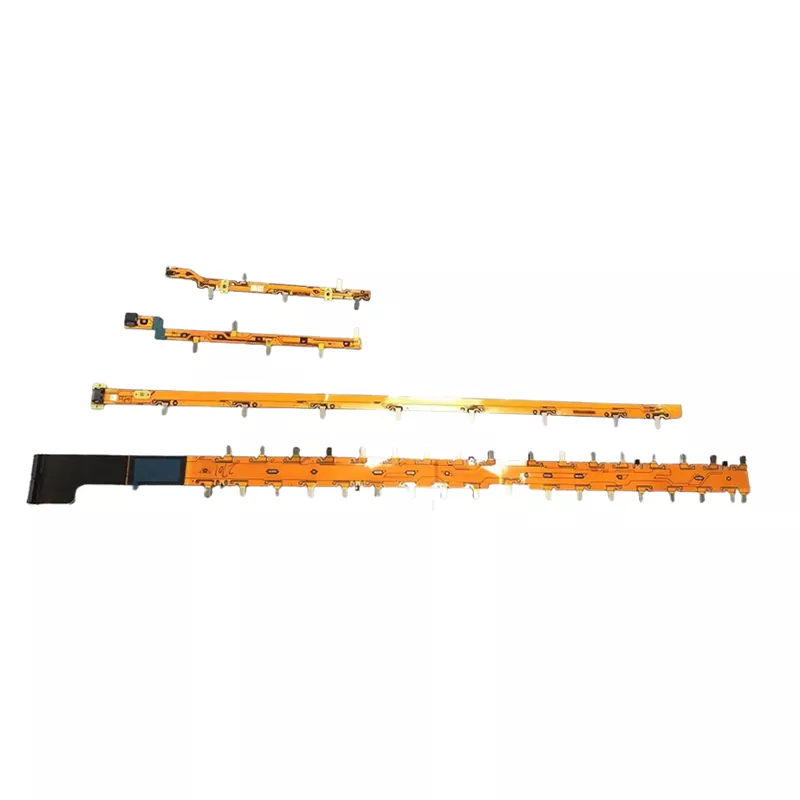

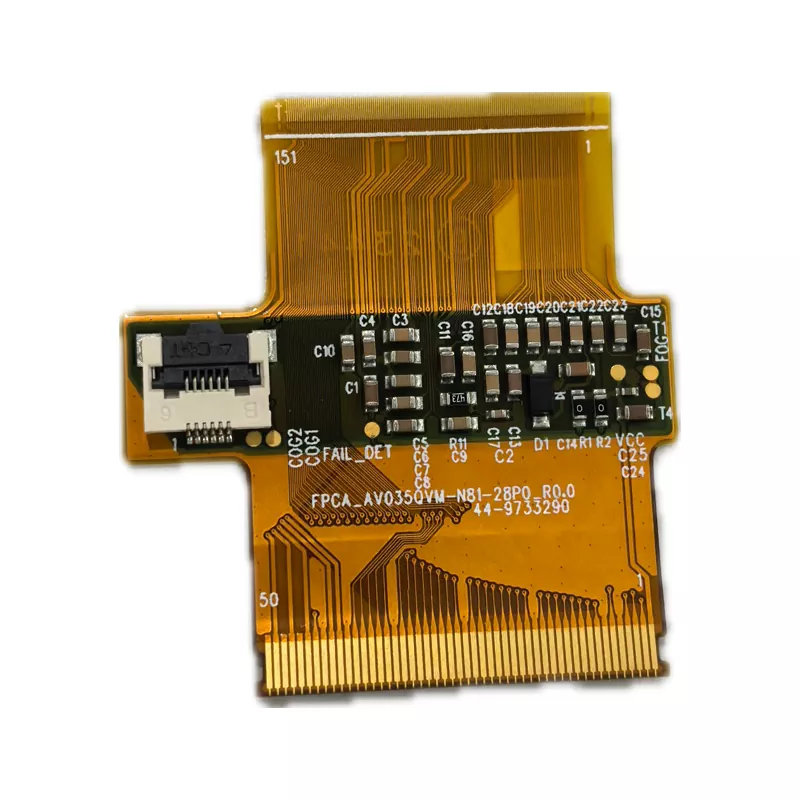

Langkah kawalan kualiti berbilang lapisan ini memastikan bahawa produk akhir memenuhi keperluan ketat pelbagai bidang, daripada elektronik pengguna kepada elektronik automotif dan peranti perubatan. Dalam aplikasi automotif, FPC mungkin perlu menahan variasi suhu dari -40°C hingga 125°C; dalam peranti perubatan, kestabilan jangka panjang dan biokompatibiliti mesti dijamin.

Proses penyaduran kilat adalah seperti seni "melukis" litar pada substrat yang fleksibel; setiap langkah merangkumi usaha jurutera untuk mencapai keseimbangan antara ketepatan dan fleksibiliti. Dengan peningkatan peranti boleh pakai, paparan fleksibel dan peranti mikro-perubatan, proses pembuatan FPC akan terus berkembang ke arah lebih ketepatan, fleksibiliti dan kebolehpercayaan, menjadi pautan halimunan yang menghubungkan dunia elektronik masa depan.
