CCS Kabel untuk Pek Bateri Penyimpanan Tenaga

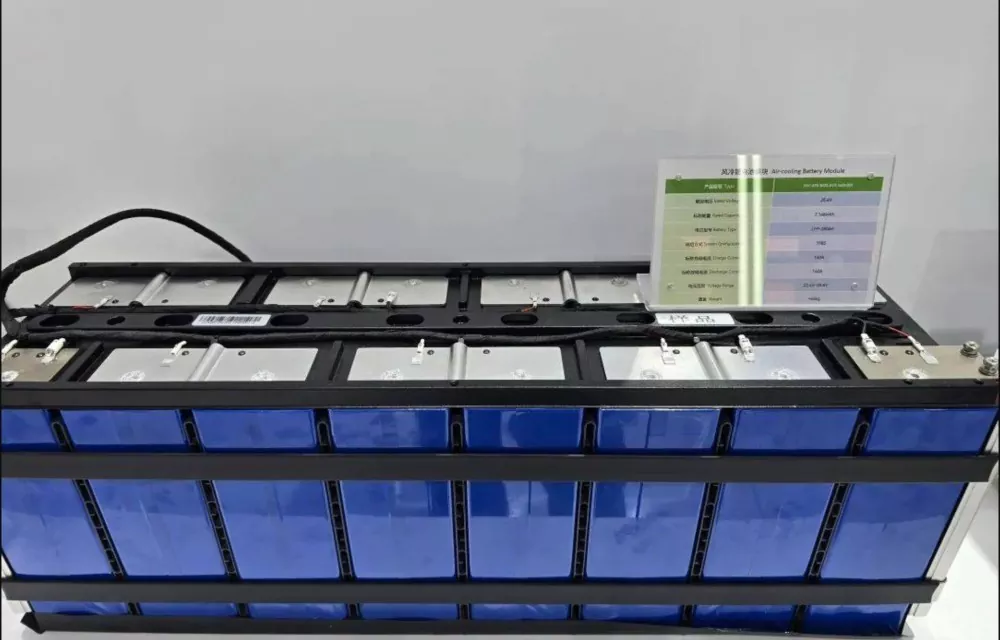

CCS Kabel untuk pek bateri storan tenaga ialah sambungan bateri dan komponen pengurusan yang menyepadukan abah-abah pendawaian tradisional (wayar, terminal, penyambung) dengan bar bas, bahagian struktur plastik, penderia suhu dan elemen lain ke dalam satu unit. Tidak seperti CCS berdasarkan Litar Bercetak Fleksibel (FPC), ia mengekalkan struktur abah-abah kabel klasik dan menaik taraf secara sistematik abah-abah penderiaan yang berselerak dan tidak teratur sebelum ini melalui reka bentuk modular dan bersepadu. Sebagai "rangkaian neural berstruktur" Sistem Pengurusan Bateri (BMS), ia bertanggungjawab untuk mengumpul isyarat voltan dan suhu dengan pasti daripada setiap sel individu, berfungsi sebagai modul asas kritikal untuk pemantauan keselamatan bateri, penilaian keadaan dan pengoptimuman prestasi dalam sistem storan tenaga pegun.

Struktur Teras dan Ciri

1. Reka Bentuk Bersepadu Modular:

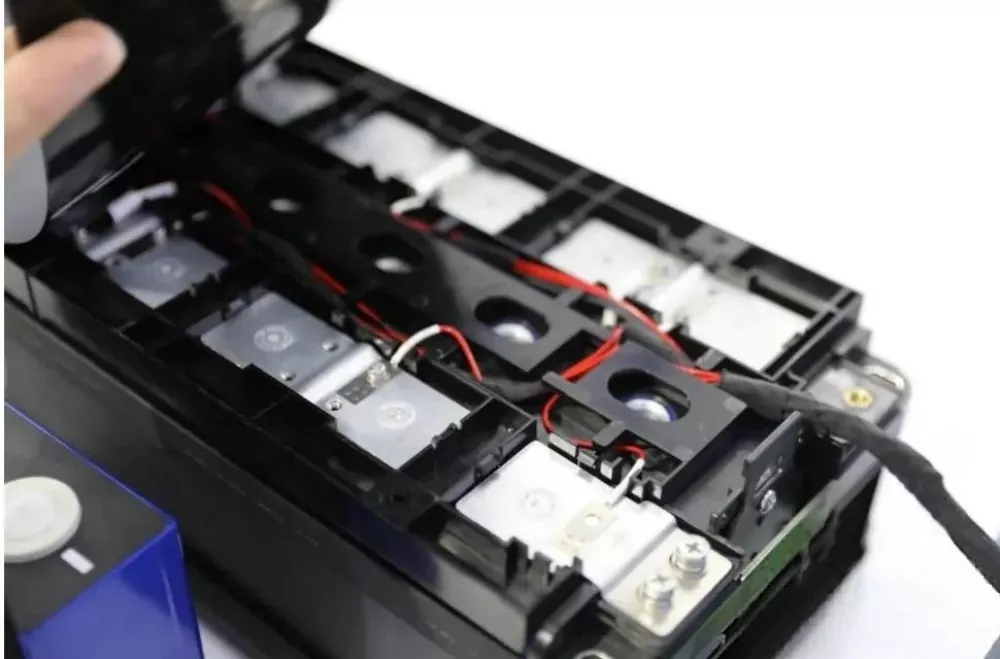

Kabel pensampelan voltan bebas berselerak dan wayar penderia suhu disepadukan ke dalam pemasangan abah-abah yang teratur melalui penyambung dan terminal. Ini dipasang terlebih dahulu dengan bar bas kuprum/aluminium (yang membawa siri sel/sambungan selari) dan kurungan plastik penebat (plat mengasingkan) untuk membentuk modul lengkap. Reka bentuk ini secara asasnya mengubah mod pemasangan tradisional "mula-mula meletakkan wayar berselerak, kemudian memasang terminal," mencipta unit berfungsi piawai yang disesuaikan untuk pemasangan storan tenaga berskala besar.

2. Seni Bina Sambungan yang Stabil dan Boleh Dipercayai:

Sambungan antara busbar dan terminal sel biasanya menggunakan proses kebolehpercayaan tinggi seperti kimpalan laser.

Sambungan elektrik antara abah-abah kabel dan titik penderiaan pada bar bas dicapai melalui pengeliman, kimpalan atau penyepaduan dalam penyambung, memastikan struktur yang teguh dan mengelakkan risiko wayar individu longgar.

3. Kebolehsuaian kepada Automasi:

Walaupun kabel berselerak tradisional bergantung pada pemasangan manual, setelah disepadukan ke dalam modul CCS, bentuk biasa dan antara muka yang ditentukan membolehkan penyesuaian kepada tahap proses pemasangan automatik yang lebih tinggi, seperti kedudukan dan pemasangan robotik—penting untuk pengeluaran storan tenaga volum tinggi.

4. Fleksibiliti dalam Laluan Teknikal:

CCS kabel merupakan cabang penting dalam pembangunan teknologi CCS. Berdasarkan keperluan reka bentuk, ia juga boleh digabungkan dengan laluan teknikal lain seperti FPC atau PCBA (Perhimpunan Papan Litar Bercetak) untuk membentuk penyelesaian bersepadu hibrid, seperti "Kabel + Plat Pengasing" atau "FPC + Pembentukan Vakum / Kabel," memenuhi pelbagai keperluan kos, prestasi dan spatial untuk aplikasi penyimpanan tenaga yang berbeza.

Kelebihan

1. Kecekapan Pengeluaran dan Pemasangan yang Tinggi: Mengintegrasikan berpuluh-puluh atau ratusan titik pemasangan yang bertaburan ke dalam pemasangan beberapa komponen modular dengan ketara memudahkan proses pengeluaran untuk pek bateri simpanan tenaga yang besar.

2. Kebolehpercayaan Sambungan dan Kualiti Konsisten: Kimpalan teras dan sambungan dalam modul disiapkan sebelum pemasangan akhir, mengurangkan operasi kompleks di dalam pek bateri dan menurunkan kadar kerja semula pek keseluruhan yang disebabkan oleh kimpalan atau pemasangan di tapak yang lemah. Pengeluaran standard memastikan konsistensi produk merentas penggunaan volum tinggi.

3. Struktur Tertib dan Pengoptimuman Ruang: Reka bentuk bersepadu menangani isu seperti penghalaan abah-abah tradisional yang tidak kemas dan kemungkinan gangguan/kehausan dengan komponen lain. Kabel dipasang dengan kemas dalam kurungan plastik, menjelaskan susun atur dan menambah baik penggunaan ruang pek dalaman dan kemudahan penyelenggaraan—penting untuk sistem penyimpanan tenaga berskala besar yang memerlukan penyelenggaraan berkala.

4. Kos dan Kematangan Rantaian Bekalan: Berdasarkan proses abah-abah pendawaian automotif dan industri yang mantap, rantaian bekalan adalah matang, dan kos bahan mentah agak telus. Untuk projek penyimpanan tenaga yang mengutamakan kebolehbankkan dan teknologi terbukti, ini mewakili pilihan yang teguh dan berisiko rendah berbanding pendekatan berasaskan FPC yang lebih baharu.

5. Perlindungan dan Keselamatan yang Dipertingkatkan: Bahagian struktur plastik modular menyediakan perlindungan penebat bersatu dan penetapan mekanikal untuk kabel dan titik sambungan, meningkatkan getaran dan rintangan hentaman, dan memudahkan pematuhan dengan keperluan keselamatan yang ketat seperti kalis api (UL94 V-0) dan pengasingan voltan tinggi.

Aplikasi

Produk ini mewakili laluan naik taraf yang terbukti dan boleh dipercayai daripada pendawaian berselerak tradisional kepada penyelesaian bersepadu dalam pek bateri simpanan tenaga, yang digunakan terutamanya dalam:

1. Sistem Penyimpanan Tenaga Berskala Utiliti: Untuk pemasangan bateri besar yang memerlukan sambungan yang teguh dan boleh diservis dengan kebolehpercayaan jangka panjang yang terbukti.

2. Penyimpanan Tenaga Komersial dan Perindustrian (C&I): Di mana keberkesanan kos dan kemudahan penyelenggaraan diutamakan bersama prestasi yang boleh dipercayai.

3. Kabinet Penyimpanan Tenaga Kediaman: Aplikasi yang mendapat manfaat daripada pemasangan yang dipermudahkan dan sambungan yang boleh diservis di lapangan.

Misi Kami

Kami amat memahami cabaran pengimbangan antara kecekapan, kebolehpercayaan dan kos dalam industri penyimpanan tenaga. Penyelesaian CCS Kabel kami, dibina atas teknologi abah-abah pendawaian industri yang matang dan dipertingkatkan melalui penyepaduan modular, menawarkan laluan produk yang teguh dan terbukti untuk aplikasi penyimpanan tenaga. Kami bukan sahaja membekalkan modul berkualiti tinggi yang mematuhi piawaian industri yang berkaitan, tetapi juga memiliki keupayaan perkhidmatan yang mendalam merangkumi reka bentuk struktur, kejuruteraan abah-abah kabel, penyepaduan pemasangan automatik dan ujian & pengesahan komprehensif. Kami komited untuk membantu pelanggan mengubah proses pemasangan kabel yang kompleks dan intensif buruh kepada pemasangan modular yang diperkemas dan boleh dipercayai—dengan ketara meningkatkan kecekapan pengeluaran dan kebolehpercayaan sistem jangka panjang. Dengan pengalaman mendalam kami dalam kedua-dua aplikasi penyimpanan tenaga automotif dan pegun, kami ialah rakan kongsi anda yang dipercayai untuk reka bentuk dan pembuatan pek bateri, sama ada untuk projek perintis atau penggunaan skala gigawatt.

Faq

1. Apakah kelebihan penyelesaian CCS Kabel Chengshi?

CCS Kabel Chengshi menawarkan reka bentuk modular yang fleksibel, kekonduksian tinggi, penebat yang boleh dipercayai, dan pembuatan yang menjimatkan kos, memastikan prestasi yang stabil dan pemasangan mudah untuk aplikasi ESS.

2. Bolehkah anda menyediakan penyelesaian CCS Kabel tersuai?

Ya, sebagai pengilang dan pembekal China, Chengshi menyediakan reka bentuk CCS Kabel tersuai sepenuhnya berdasarkan voltan, arus, susun atur dan keperluan projek.

3. Apakah bahan yang digunakan dalam sistem CCS Kabel anda?

Kami menggunakan konduktor tembaga atau aluminium berkualiti tinggi, bahan penebat ketepatan, dan salutan tahan lama untuk memastikan keselamatan, kekonduksian dan hayat perkhidmatan yang panjang.

4. Apakah aplikasi yang sesuai untuk CCS Kabel?

Penyelesaian CCS Kabel kami digunakan secara meluas dalam sistem storan tenaga (ESS), pek bateri litium, storan tenaga boleh diperbaharui dan sistem kuasa industri.

5. Bagaimanakah anda memastikan kualiti produk?

Chengshi mengikuti proses kawalan kualiti yang ketat, termasuk ujian elektrik, pengesahan penebat dan ujian ketahanan untuk memenuhi piawaian antarabangsa.

6. Apakah kapasiti pengeluaran dan masa utama anda?

Dengan proses pembuatan matang dan barisan pengeluaran berskala, kami memastikan bekalan yang stabil dan penghantaran cepat untuk pesanan pukal.
